Los sensores y actuadores son componentes fundamentales en los sistemas electrónicos que utilizan microcontroladores, como Arduino. Gracias a ellos podemos construir dispositivos capaces de detectar cambios en su entorno, procesar información y realizar acciones automáticamente.
En esta lección de Electrónica de segundo grado de secundaria, conoceremos qué son los sensores, cómo funciona el procesamiento de información y cuáles son los actuadores más utilizados en proyectos de Arduino.
También aprenderemos a identificar los principales componentes mediante un catálogo con sus nombres, características y aplicaciones.
1. ¿Cómo funciona un sistema con microcontrolador?

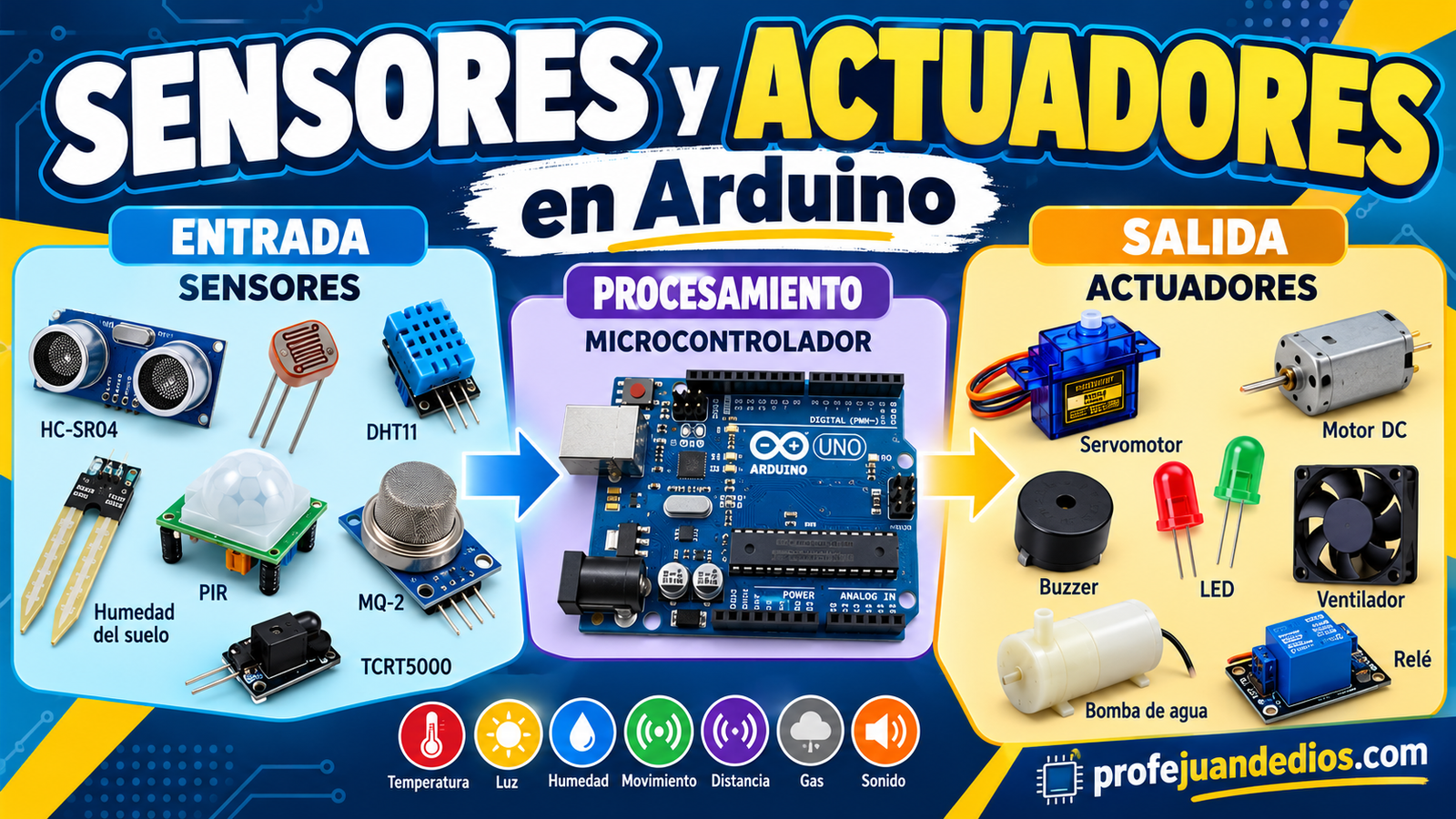

Un sistema electrónico automatizado funciona mediante tres etapas principales:
ENTRADA (SENSORES) → PROCESAMIENTO (MICROCONTROLADOR) → SALIDA (ACTUADORES)
Estas etapas permiten que un dispositivo electrónico reciba información del entorno, tome decisiones mediante un programa y realice una acción.
Por ejemplo, un basurero inteligente puede detectar cuando una persona acerca la mano y abrir automáticamente su tapa.
1.1 Sensores: etapa de entrada
Un sensor es un dispositivo electrónico que detecta cambios o condiciones del entorno, como temperatura, luz, movimiento, distancia o humedad, y los convierte en señales que puede interpretar un microcontrolador.
Los sensores funcionan como los sentidos de un sistema electrónico.
Ejemplos:
- Un sensor de temperatura mide qué tan caliente o frío está el ambiente.
- Un sensor de luz detecta la iluminación ambiental.
- Un sensor ultrasónico mide la distancia entre el sensor y un objeto.
- Un sensor de humedad del suelo permite conocer las condiciones de humedad de la tierra.
Ejemplo práctico: En un sistema de iluminación automática, un sensor LDR detecta cuando disminuye la luz ambiental.
1.2 Procesamiento: el microcontrolador
El procesamiento es la etapa en la que el microcontrolador recibe información de los sensores, la interpreta siguiendo las instrucciones de un programa y determina qué acción debe realizar.
El microcontrolador funciona como el centro de control del sistema electrónico.
En nuestros proyectos utilizaremos principalmente Arduino UNO, una placa de desarrollo que incorpora un microcontrolador.
Ejemplo práctico: Arduino recibe la información de un sensor LDR. Si el programa determina que existe poca iluminación, envía una señal para encender un LED.
1.3 Actuadores: etapa de salida
Un actuador es un dispositivo que recibe una señal de control y realiza una acción física, como producir movimiento, sonido, calor o controlar un mecanismo.
Los actuadores permiten que las decisiones del microcontrolador produzcan efectos en el mundo real.
Ejemplos:
- Un servomotor mueve el brazo de un robot.
- Un motor DC hace girar las ruedas de un carrito.
- Un buzzer produce una alarma sonora.
- Una bomba de agua impulsa líquido para regar una planta.
- Un relevador permite abrir o cerrar un circuito eléctrico.
Los LED y las pantallas también son dispositivos de salida, aunque no siempre se consideran actuadores en sentido estricto.
2. Catálogo de sensores más comunes para Arduino
Existen numerosos sensores que pueden conectarse a un microcontrolador. Cada uno está diseñado para detectar determinadas magnitudes o condiciones del entorno.
A continuación, conoceremos 12 sensores utilizados frecuentemente en proyectos escolares de electrónica, automatización y robótica.
2.1 Sensor ultrasónico HC-SR04
El HC-SR04 es un sensor que mide la distancia entre él y un objeto utilizando ondas ultrasónicas.
Funcionamiento: Emite una onda de sonido de alta frecuencia y calcula la distancia a partir del tiempo que tarda en regresar el eco.
Aplicaciones:
- Robots que evitan obstáculos.
- Basureros inteligentes.
- Sistemas de estacionamiento.
- Medición de distancias.
2.2 Sensor de luz LDR
El LDR (Light Dependent Resistor) es una resistencia cuyo valor cambia dependiendo de la cantidad de luz que recibe.
Cuando aumenta la iluminación, generalmente disminuye su resistencia eléctrica.
Aplicaciones:
- Alumbrado automático.
- Lámparas nocturnas.
- Sistemas de detección de luz.
- Proyectos de ahorro de energía.
2.3 Sensor de temperatura y humedad DHT11
El DHT11 es un sensor digital que mide la temperatura y la humedad relativa del aire.
Envía los datos al microcontrolador para que puedan visualizarse o utilizarse en un programa.
Aplicaciones:
- Estaciones meteorológicas.
- Monitoreo de temperatura.
- Control ambiental.
- Sistemas de ventilación.
2.4 Sensor de movimiento PIR
El PIR (Passive Infrared Sensor) detecta cambios en la radiación infrarroja de su entorno, generalmente producidos por el movimiento de personas o animales.
Aplicaciones:
- Alarmas de movimiento.
- Iluminación automática.
- Sistemas de seguridad.
- Detección de presencia mediante movimiento.
2.5 Sensor de humedad del suelo
Este sensor permite detectar condiciones relacionadas con la cantidad de agua presente en la tierra.
Existen modelos resistivos y capacitivos. Los capacitivos suelen ser preferibles para proyectos de mayor duración porque sus electrodos son menos propensos a la corrosión.
Aplicaciones:
- Riego automático.
- Monitoreo de plantas.
- Huertos escolares.
- Sistemas de agricultura automatizada.
2.6 Sensor de gas MQ-2
El MQ-2 es un sensor semiconductor sensible a determinados gases combustibles y al humo.
Su elemento sensible modifica su resistencia eléctrica cuando cambia la concentración de ciertos gases.
Aplicaciones:
- Proyectos demostrativos de detección de gas.
- Alarmas experimentales.
- Monitoreo de condiciones ambientales.
Importante: Los módulos MQ-2 educativos no sustituyen a los detectores de gas o humo certificados para seguridad.
2.7 Sensor infrarrojo TCRT5000
El TCRT5000 utiliza luz infrarroja para detectar superficies u objetos cercanos mediante la reflexión de la luz.
Puede distinguir diferencias de reflectividad entre superficies claras y oscuras.
Aplicaciones:
- Robots seguidores de línea.
- Detección de superficies.
- Sistemas de conteo.
- Proyectos de robótica móvil.
2.8 Sensor de temperatura LM35
El LM35 es un sensor analógico que proporciona un voltaje proporcional a la temperatura medida en grados Celsius.
Aplicaciones:
- Termómetros digitales.
- Ventiladores automáticos.
- Monitoreo de temperatura.
- Sistemas de control térmico.
2.9 Sensor de sonido KY-038
El KY-038 es un módulo que incorpora un micrófono para detectar variaciones del sonido ambiental.
Algunas versiones cuentan con una salida analógica y otra digital con umbral ajustable.
Aplicaciones:
- Encender un LED con una palmada.
- Detectar sonidos fuertes.
- Alarmas experimentales.
- Juegos electrónicos.
2.10 Sensor de lluvia
El sensor de lluvia detecta la presencia de gotas o agua sobre una superficie conductora.
Cuando el agua entra en contacto con las pistas del sensor, cambia la conductividad eléctrica entre ellas.
Aplicaciones:
- Alarmas de lluvia.
- Sistemas de protección contra lluvia.
- Estaciones meteorológicas escolares.
- Automatización de ventanas.
2.11 Módulo joystick
El joystick es un dispositivo de entrada que permite detectar la posición de una palanca en dos direcciones o ejes.
Generalmente utiliza dos potenciómetros y un pulsador.
Aplicaciones:
- Control de brazos robóticos.
- Movimiento de vehículos.
- Videojuegos con Arduino.
- Control manual de servomotores.
2.12 Sensor magnético de efecto Hall
El sensor de efecto Hall detecta la presencia de un campo magnético.
Dependiendo del modelo, puede entregar una señal digital o una señal analógica relacionada con la intensidad del campo.
Aplicaciones:
- Detección de imanes.
- Medición de velocidad de rotación.
- Conteo de vueltas.
- Sistemas de posición.
3. Catálogo de actuadores más comunes para Arduino
Los actuadores permiten transformar las órdenes de un microcontrolador en acciones físicas.
A continuación, conoceremos ocho dispositivos utilizados en proyectos de electrónica y robótica.
3.1 Servomotor SG90
El servomotor SG90 es un pequeño motor con un sistema de control de posición que permite mover su eje hacia determinados ángulos.
Los modelos SG90 convencionales suelen tener un recorrido aproximado de 180 grados, aunque puede variar.
Aplicaciones:
- Brazos robóticos.
- Basureros inteligentes.
- Barreras automáticas.
- Mecanismos de apertura.
3.2 Motor de corriente continua (DC)
Un motor DC transforma la energía eléctrica en movimiento giratorio.
Su velocidad puede controlarse mediante técnicas como PWM y su dirección puede cambiarse utilizando un controlador adecuado, como un puente H.
Aplicaciones:
- Carritos robóticos.
- Ventiladores.
- Bandas transportadoras.
- Mecanismos giratorios.
3.3 Motor a pasos 28BYJ-48
El motor a pasos permite controlar el movimiento de su eje mediante una secuencia de pasos eléctricos.
El modelo 28BYJ-48 se utiliza frecuentemente con el módulo controlador ULN2003.
Aplicaciones:
- Mecanismos de posicionamiento.
- Plataformas giratorias.
- Sistemas de movimiento controlado.
- Proyectos de automatización.
3.4 LED: indicador luminoso
Un LED (Light Emitting Diode) es un diodo semiconductor que emite luz cuando circula corriente eléctrica en el sentido adecuado.
Se utiliza principalmente como dispositivo de salida visual.
Aplicaciones:
- Semáforos.
- Indicadores de encendido.
- Alarmas visuales.
- Señalización electrónica.
3.5 Buzzer o zumbador
Un buzzer es un dispositivo que produce sonidos al recibir energía eléctrica.
Existen modelos activos, que generan un sonido al alimentarse, y pasivos, que requieren una señal adecuada para producir tonos.
Aplicaciones:
- Alarmas.
- Timbres.
- Juegos electrónicos.
- Señales de advertencia.
3.6 Módulo relevador o relé
Un relevador es un interruptor accionado eléctricamente que permite controlar otro circuito.
Los módulos de relevador se utilizan para activar o desactivar dispositivos mediante señales de control.
Aplicaciones:
- Encendido de lámparas.
- Control de bombas.
- Automatización de dispositivos.
- Sistemas de encendido y apagado.
Seguridad: En proyectos escolares se recomienda trabajar con circuitos de bajo voltaje y evitar conexiones directas a la red eléctrica.
3.7 Bomba de agua DC
Una bomba de agua DC es un dispositivo que utiliza un motor eléctrico para impulsar agua a través de una manguera o conducto.
Aplicaciones:
- Riego automático.
- Fuentes pequeñas.
- Sistemas de distribución de agua.
- Proyectos de automatización.
3.8 Ventilador eléctrico
Un ventilador eléctrico utiliza un motor para mover aspas que producen una corriente de aire.
Aplicaciones:
- Ventilación automática.
- Enfriamiento de componentes.
- Control de temperatura.
- Proyectos de climatización.
4. Ejemplos de sistemas con sensores y actuadores
| Proyecto | Sensor | Procesamiento | Dispositivo de salida |
|---|---|---|---|
| Basurero inteligente | HC-SR04 | Arduino detecta una mano cercana | Servomotor |
| Riego automático | Humedad del suelo | Arduino detecta tierra seca | Bomba de agua |
| Alumbrado automático | LDR | Arduino detecta poca iluminación | LED |
| Ventilador automático | LM35 | Arduino compara la temperatura con un límite | Ventilador |
| Alarma de movimiento | PIR | Arduino recibe una señal de detección | Buzzer |
| Robot seguidor de línea | TCRT5000 | Arduino interpreta la posición de la línea | Motores DC |
En todos estos proyectos podemos identificar las tres etapas: entrada, procesamiento y salida.
5. Actividad: Mi catálogo de sensores y actuadores
Objetivo: Identificar los componentes utilizados en sistemas electrónicos automatizados y conocer sus principales aplicaciones.
Instrucciones:
Elabora en tu cuaderno un catálogo de 10 sensores y 5 actuadores utilizados en proyectos con Arduino.
Para cada componente deberás incluir:
- Nombre del componente.
- Fotografía o dibujo.
- Definición.
- ¿Qué detecta o qué acción realiza?
- Un ejemplo de aplicación.
Ejemplo:
Nombre: Sensor ultrasónico HC-SR04.
Definición: Dispositivo electrónico que mide distancias utilizando ondas ultrasónicas.
¿Qué detecta? La distancia entre el sensor y un objeto.
Aplicación: Basurero inteligente que abre su tapa cuando detecta una mano.
6. Preguntas de repaso
- ¿Qué es un sensor?
- ¿Cuál es la función de un microcontrolador?
- ¿Qué es un actuador?
- ¿Cuáles son las tres etapas de un sistema electrónico automatizado?
- ¿Qué sensor utilizarías para medir la distancia de un objeto?
- ¿Cuál es la función de un sensor LDR?
- ¿Qué sensor utilizarías para detectar movimiento?
- ¿Qué diferencia existe entre un sensor y un actuador?
- ¿Qué actuador utilizarías para mover el brazo de un robot?
- Explica cómo funcionan los sensores, el microcontrolador y los actuadores en un sistema de riego automático.
7. Conclusión
Los sensores, microcontroladores y actuadores son elementos fundamentales de los sistemas electrónicos automatizados.
Los sensores permiten obtener información del entorno, el microcontrolador procesa esa información mediante un programa y los actuadores realizan acciones físicas.
Comprender el funcionamiento de estos componentes es el primer paso para desarrollar proyectos de automatización, electrónica y robótica con Arduino.
Con estos conocimientos podremos avanzar hacia la construcción de proyectos como semáforos, alarmas, sistemas de riego, robots y dispositivos inteligentes.
