Introducción
En este proyecto aprenderemos a construir un semáforo electrónico utilizando el temporizador IC 555. Este circuito permite controlar tres LEDs (rojo, amarillo y verde) para simular el funcionamiento de un semáforo real utilizado en el tráfico vehicular.
El sistema utiliza dos circuitos integrados 555, los cuales generan los tiempos de encendido para cada luz del semáforo. Gracias a las resistencias y capacitores del circuito, los LEDs se encienden de forma automática siguiendo la secuencia de un semáforo real.
Este proyecto es ideal para estudiantes que están comenzando a aprender electrónica básica, ya que permite comprender conceptos importantes como:
- funcionamiento del IC 555
- temporización electrónica
- control de LEDs
- secuencias automáticas en circuitos electrónicos
🔧 Materiales necesarios
Para construir este circuito de semáforo necesitarás los siguientes componentes:
| Componente | Cantidad | Descripción |
|---|---|---|
| IC 555 | 2 | Temporizadores que controlan los tiempos del circuito |
| LED rojo | 1 | Indica señal de alto |
| LED amarillo | 1 | Indica señal de precaución |
| LED verde | 1 | Indica señal de avance |
| Resistencia 100 kΩ | 1 | Controla el tiempo del primer temporizador |
| Resistencia 47 kΩ | 1 | Ajusta el tiempo del segundo temporizador |
| Resistencias 330 Ω | 2 | Limitan la corriente de los LEDs |
| Resistencia 220 Ω | 1 | Protección para el LED |
| Capacitores 100 µF | 2 | Determinan los retardos de tiempo |
| Breadboard | 1 | Placa de pruebas para montar el circuito |
| Jumpers | varios | Cables para realizar las conexiones |
| Fuente de alimentación | 5 – 12 V | Alimentación del circuito |
⚙️ Cómo funciona el circuito
El circuito utiliza dos temporizadores IC 555 para generar una secuencia automática de encendido de los LEDs.
El funcionamiento se basa en el proceso de carga y descarga de los capacitores, lo cual produce retardos de tiempo que controlan cuándo se enciende cada luz del semáforo.
El sistema sigue esta secuencia:
1️⃣ LED rojo encendido → indica detenerse
2️⃣ LED verde encendido → indica avanzar
3️⃣ LED amarillo encendido → indica precaución
Una vez que termina la secuencia, el circuito vuelve a comenzar automáticamente.

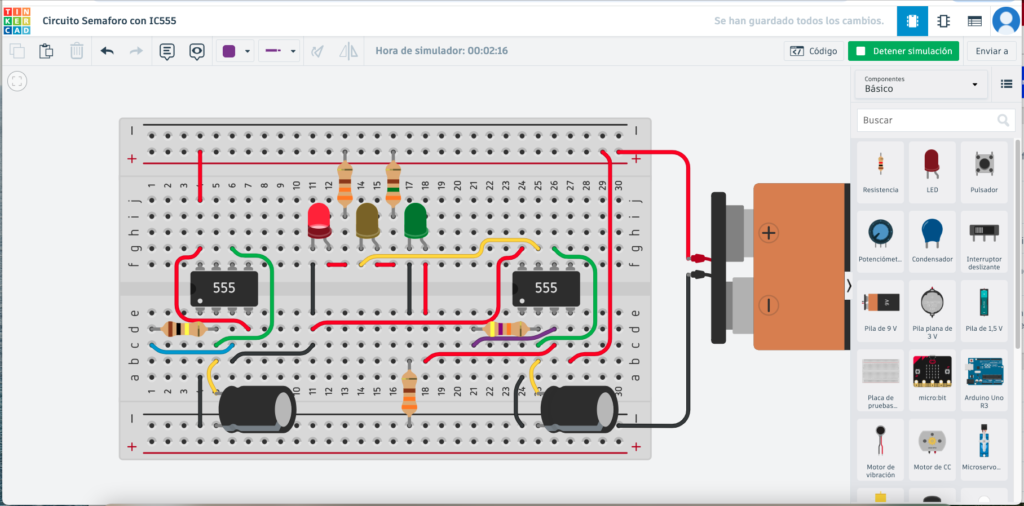

🔌 Realizado del circuito en TinkerCad
Este diagrama muestra cómo conectar los dos temporizadores IC 555, las resistencias, los capacitores y los LEDs para generar la secuencia del semáforo.
🧪 Pasos para armar el circuito
Paso 1
Coloque los dos circuitos integrados IC 555 en la breadboard.
Paso 2
Conecte las resistencias y capacitores según el diagrama del circuito.
Paso 3
Conecte los LEDs rojo, amarillo y verde, cada uno con su resistencia correspondiente.
Paso 4
Revise cuidadosamente todas las conexiones para asegurarse de que estén correctas.
Paso 5
Conecte la fuente de alimentación entre 5 y 12 voltios.
Paso 6
El circuito comenzará a funcionar mostrando la secuencia del semáforo.
🚦 Resultado del proyecto
Cuando el circuito está funcionando correctamente, los LEDs se encenderán en la siguiente secuencia:
🔴 Rojo → detenerse
🟢 Verde → avanzar
🟡 Amarillo → precaución
Después de completar el ciclo, el proceso se repite automáticamente.
Este proyecto permite comprender cómo se pueden utilizar temporizadores electrónicos para controlar eventos en secuencia, un principio muy utilizado en sistemas de automatización.
🎥 Video del proyecto
En el siguiente video puedes observar el funcionamiento del circuito.
(proximamente el video)
📚 Qué aprenderás con este proyecto
Al realizar este proyecto los estudiantes aprenderán:
- cómo funciona el temporizador IC 555
- cómo crear circuitos de temporización
- cómo controlar LEDs en secuencia
- cómo construir circuitos en breadboard
- conceptos básicos de automatización electrónica
🧠 Aplicaciones reales
Los circuitos de temporización con IC 555 se utilizan en muchas aplicaciones electrónicas como:
- sistemas de control de tráfico
- señalización electrónica
- alarmas y temporizadores
- sistemas automáticos de iluminación
