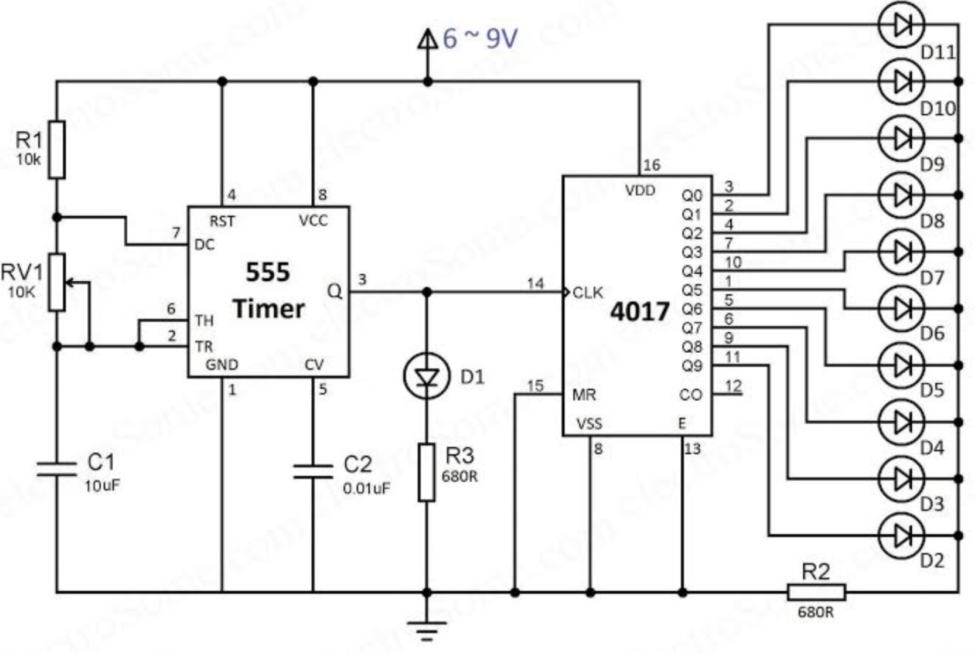

Circuito Led Chaser con IC555 y IC4017

1️⃣ Explicación del Circuito

Este circuito usa el IC 555 en modo astable para generar una señal de pulso, la cual se envía al IC 4017. Este último es un contador Johnson que enciende los LEDs de manera secuencial, creando un efecto de luces en movimiento.

• IC 555: Genera una señal de reloj (pulsos).
• IC 4017: Recibe estos pulsos y activa las salidas de manera secuencial.
• LEDs: Se encienden en secuencia, creando el efecto de “carrera” o “Knight Rider”.

2️⃣ Lista de Materiales

🛠 Componentes electrónicos:
✅ 1 x CI 555
✅ 1 x CI 4017
✅ 10 x LEDs (rojos o de diferentes colores)
✅ 1 x Potenciómetro de 10kΩ
✅ 1 x Resistencia de 10kΩ
✅ 1 x Resistencia de 680Ω
✅ 1 x Diodo 1N4148 (opcional)
✅ 1 x Capacitor de 10µF (C1)
✅ 1 x Capacitor de 0.01µF (C2)
✅ 1 x Protoboard
✅ Cables de conexión
✅ Fuente de alimentación de 6V a 9V

3️⃣ Instrucciones para el Montaje en Protoboard

Paso 1: Configurar el CI 555

1. Conecta el pin 8 a VCC (6-9V) y el pin 1 a GND.
2. Conecta el potenciómetro de 10kΩ entre VCC y el pin 7.
3. Conecta una resistencia de 10kΩ entre el pin 7 y el pin 6.
4. Une el pin 6 con el pin 2.
5. Conecta un condensador de 10µF (C1) entre el pin 2 y GND.
6. Conecta el pin 4 (Reset) y pin 8 (VCC) juntos a positivo.
7. Conecta un condensador de 0.01µF (C2) entre el pin 5 y GND.
8. La salida de pulsos estará en el pin 3, que se conectará al IC 4017.

Paso 2: Configurar el CI 4017

1. Conecta el pin 16 (VDD) a VCC (6-9V) y el pin 8 (VSS) a GND.
2. Conecta el pin 14 (CLK) al pin 3 del 555.
3. Conecta el pin 15 (MR) a GND.
4. Conecta el pin 13 (E) a GND.
5. Conecta los LEDs a las salidas Q0 – Q9 (pines 3, 2, 4, 7, 10, 1, 5, 6, 9, 11) con resistencias de 680Ω en serie.
6. Opcional: Un diodo 1N4148 entre el pin 15 (MR) y GND para reiniciar el contador automáticamente.
