Cómo Construir un Circuito de LEDs al Ritmo de la Música 🎶💡

En esta guía, aprenderemos a construir un circuito de luces danzantes que parpadean al ritmo de la música. Este proyecto es ideal para quienes están comenzando en la electrónica, ya que utiliza transistores, resistencias, capacitores y un micrófono para captar el sonido.

📌 Materiales Necesarios

Antes de comenzar, asegúrate de tener los siguientes componentes:

✅ 1 x Micrófono Electret
✅ 1 x Interruptor (S1)
✅ 1 x Fuente de alimentación de 9V DC
✅ 1 x Capacitor de 100nF (C1)
✅ 1 x Resistencia de 1MΩ (R2)
✅ 2 x Resistencias de 10kΩ (R1, R3)
✅ 6 x Resistencias de 22Ω (R4 – R9)

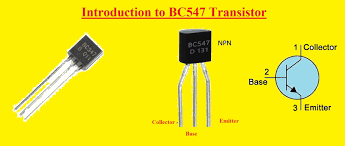

✅ 7 x Transistores BC547 (Q1 – Q7)
✅ 6 x LEDs (LED1 – LED6)
✅ Protoboard y cables de conexión

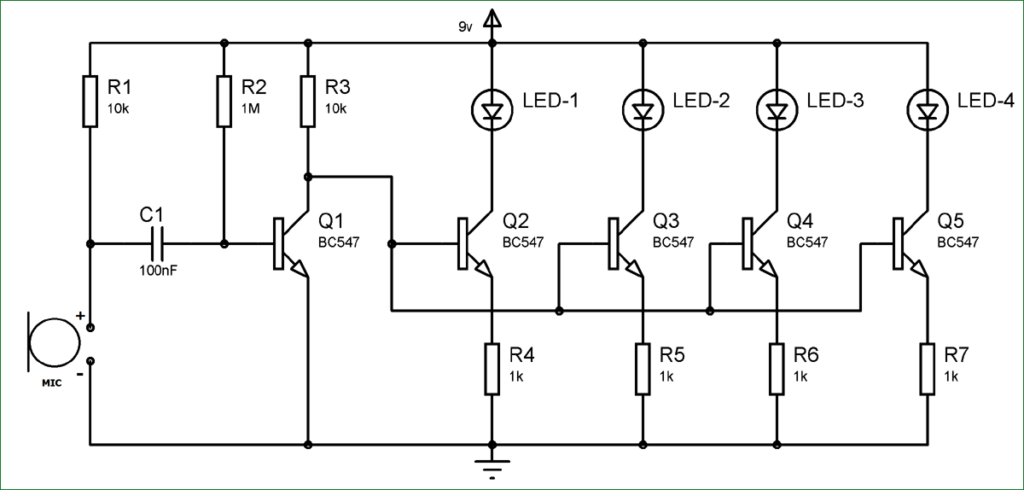

🔧 Paso 1: Entender el Funcionamiento del Circuito

Este circuito capta el sonido ambiente mediante el micrófono electret y lo convierte en una señal eléctrica. Luego, esta señal es amplificada por el transistor Q1 (BC547), permitiendo que los siguientes transistores activen los LEDs en función de la intensidad del sonido.

Cuando el sonido aumenta, más transistores se activan, iluminando más LEDs.

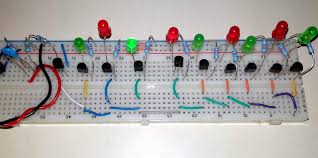

🛠 Paso 2: Conexión en el Protoboard

1️⃣ Conectar la alimentación (9V DC)

• Conecta el polo positivo (+) de la batería a la línea roja del protoboard.
• Conecta el polo negativo (-) de la batería a la línea azul del protoboard.
• Añade el interruptor (S1) entre la línea positiva de 9V y la entrada del circuito para encender y apagar el sistema.

2️⃣ Conectar el micrófono

• Conecta un terminal del micrófono electret a GND (negativo).
• Conecta el otro terminal al pin base del transistor Q1 (BC547) a través de una resistencia de 10kΩ (R1).
• Añade un capacitor de 100nF (C1) entre la salida del micrófono y la base del transistor.
• Conecta una resistencia de 1MΩ (R2) entre la base del transistor y GND.

3️⃣ Conectar el transistor amplificador (Q1 – BC547)

• Conecta el emisor (E) del transistor Q1 a GND.
• Conecta el colector (C) del transistor a la línea positiva de 9V mediante una resistencia de 10kΩ (R3).
• La salida del colector se conectará a la base del siguiente transistor.

4️⃣ Conectar los transistores y los LEDs

Cada LED es controlado por un transistor BC547, que se activará en función de la señal amplificada.

• Conecta los colectores de Q2 – Q7 a la línea de 9V.
• Conecta cada LED en serie con una resistencia de 22Ω y luego al emisor de cada transistor (Q2 – Q7).
• Une las bases de los transistores a la salida del transistor anterior, permitiendo que la señal se propague en cadena.

5️⃣ Finalizar el circuito

• Verifica todas las conexiones y asegúrate de que los componentes estén correctamente instalados en el protoboard.
• Enciende el circuito con el interruptor y prueba con música cercana para ver los LEDs parpadear al ritmo del sonido.

📢 Conclusión

Este circuito es una excelente introducción a la electrónica y el uso de transistores como amplificadores. Ahora que ya tienes el conocimiento, experimenta cambiando valores de resistencias y capacitores para modificar la sensibilidad del circuito.

💡 Prueba agregar más LEDs o usar diferentes colores para hacer efectos más llamativos.
