🧪 Proyecto Electrónico para Principiantes en Tinkercad y Protoboard
👨🏫 ¿Qué vas a aprender?
En este proyecto aprenderás qué es un condensador (capacitor) y cómo almacena y libera energía. Simularemos el circuito en Tinkercad y también te enseñaré a armarlo en protoboard real. ¡Verás cómo un LED se enciende y apaga lentamente gracias a un capacitor!
⚙️ ¿Qué es un condensador?
Un condensador electrolítico es un componente que puede guardar energía por un momento y luego soltarla. Es como una pilita recargable chiquita, pero que se carga y descarga muy rápido.
- Cuando se carga, toma energía de la batería.
- Cuando se descarga, suelta esa energía hacia el LED.

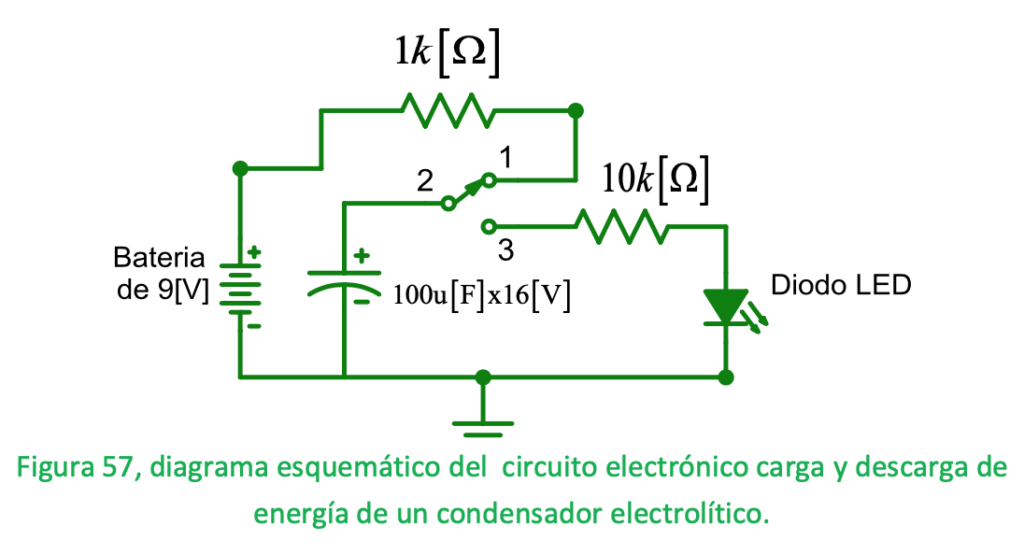

🔌 Diagrama del circuito
En este diagrama:
- La posición 1 del interruptor permite que el capacitor se cargue.
- La posición 3 del interruptor permite que el capacitor se descargue, haciendo encender el LED por unos segundos.
🧰 Materiales (Protoboard)
| Cantidad | Componente |
|---|---|
| 1 | Protoboard |
| 1 | Batería de 9V |
| 1 | Condensador de 100µF, 16V |
| 1 | Diodo LED |
| 1 | Resistencia de 10kΩ |
| 1 | Resistencia de 1kΩ |
| 1 | Interruptor DPDT (de 3 pines) o de palanca |
| Varios | Cables de conexión |
🛠️ Armado en Protoboard (paso a paso)
1️⃣ Coloca el capacitor en la protoboard
- El lado positivo (pata larga) va hacia la resistencia de 1kΩ.
- El lado negativo (pata corta y con franja) va a tierra (GND).
2️⃣ Conecta la resistencia de 1kΩ a la batería
- Va del positivo de la batería (+9V) hacia un pin del interruptor.
3️⃣ Usa el interruptor para cambiar entre carga y descarga
- Pin 1: viene de la batería (con la resistencia de 1kΩ).
- Pin 2 (centro): va al positivo del capacitor.
- Pin 3: va a la resistencia de 10kΩ que va hacia el LED.
4️⃣ Conecta el LED
- El ánodo (positivo, pata larga) va a la resistencia de 10kΩ.
- El cátodo (negativo, pata corta) va a tierra (GND).
5️⃣ Conecta la batería
- Rojo al riel positivo de la protoboard.
- Negro al riel negativo (GND).
🧪 ¿Qué pasará?
- Pon el interruptor en posición 1 (carga): el capacitor se llena de energía.
- Cambia a la posición 3 (descarga): el capacitor alimenta al LED, que se enciende lentamente y luego se apaga.
- ¡Puedes repetir el proceso!
💻 Simulación en Tinkercad
📌 Pasos para armarlo en Tinkercad
- Entra a www.tinkercad.com y crea un nuevo proyecto en Circuitos.
- Coloca una fuente de alimentación de 9V.
- Agrega:
- Un condensador electrolítico de 100μF
- Un switch SPDT (o simíl)
- Dos resistencias (1kΩ y 10kΩ)
- Un LED
- Cables para las conexiones
- Haz las conexiones como en el diagrama anterior.
- Dale clic a “Iniciar simulación”.
🔍 Observa: Cuando cambias el switch de carga a descarga, verás cómo el LED se prende y se apaga lentamente.
🧠 ¿Qué estás aprendiendo?
- Cómo funciona un capacitor
- Qué es cargar y descargar energía eléctrica
- Cómo simular circuitos en Tinkercad
- Cómo usar resistencias para controlar la velocidad de carga/descarga
📝 Retos para ti
- ¿Qué pasa si usas un capacitor más grande (por ejemplo, 470µF)?
- ¿Y si cambias las resistencias por otras más pequeñas o grandes?
- Intenta usar un LED diferente o dos en serie.
🎓 Conclusión
¡Felicidades! Has armado un circuito que usa un capacitor para controlar el encendido de un LED. Esto es la base de muchas tecnologías como luces intermitentes, temporizadores y memorias eléctricas.
